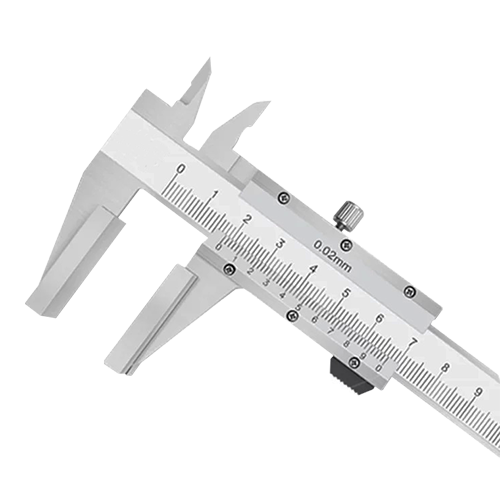

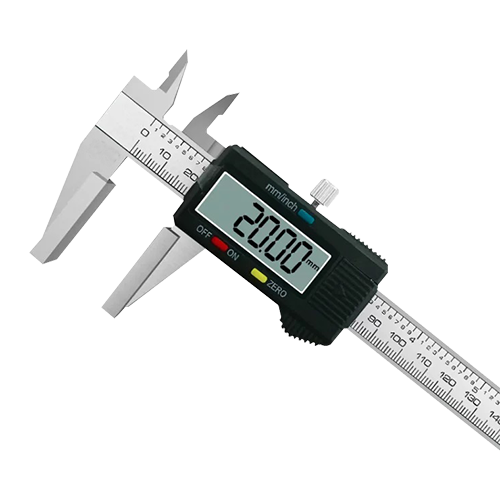

Un calibrador vernier es una herramienta de precisión para medir longitud, diámetros interiores y exteriores, y profundidad. Tiene una estructura simple, es fácil de usar, ofrece una precisión moderada y cuenta con un amplio rango de medición. Consta de una escala principal y una escala vernier. La escala principal es fija, mientras que la escala vernier es móvil. Se satisfacen diferentes necesidades de medición mediante dos pares de mordazas (mordazas de medición interior y exterior).
Escala principal: Parte fija, división mínima 1 mm.
Escala Vernier: Parte móvil, el valor de graduación determina la precisión (por ejemplo, 0,02 mm, 0,05 mm).
Mordazas de medición: Las mordazas de medición exteriores miden el diámetro exterior, las mordazas de medición interiores miden el diámetro interior y el medidor de profundidad mide la profundidad.
Comprobación del punto cero: Cierre las mordazas de medición; la escala vernier y la marca de cero de la escala principal deben estar alineadas.
Medición del diámetro exterior: Sujete el objeto con las mordazas de medición exteriores y apriete los tornillos para evitar que se mueva.
Medición del diámetro interior: Sujete el orificio con las mordazas de medición interiores y tire suavemente para asegurarse de que quede al ras con la pared interior.
Medición de la profundidad: Con la parte inferior de la mordaza de medición al ras de la superficie, empuje el medidor de profundidad hasta el fondo de la ranura.
Parte entera: La graduación más cercana en la escala principal a la izquierda de la línea cero del nonio.
Parte decimal: Número de alineación × valor de graduación (p. ej., 0,02 mm).
Ejemplo: Escala principal de 64 mm, nonio alineado en la novena línea, lectura de 64,18 mm.
Manipular con cuidado: Evitar golpes o caídas.
Limpieza y mantenimiento: Mantenga limpia la superficie de medición y evite guardarla junto con herramientas de corte.
Requisitos medioambientales: Almacenar en un lugar seco y neutro, alejado de sustancias ácidas o alcalinas.
