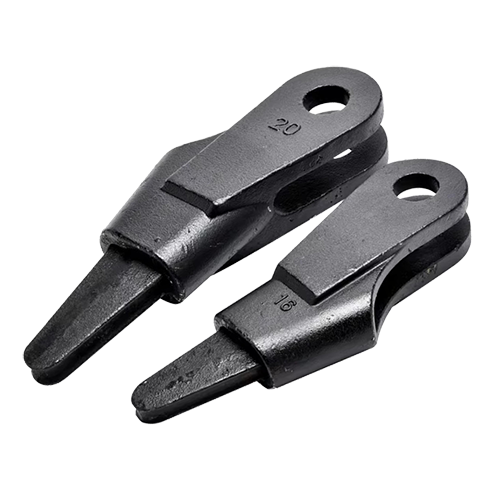

Los casquillos de cuña son componentes clave para asegurar los extremos de los cables de acero. Logran un autobloqueo mediante el acoplamiento de una cuña con la superficie inclinada del manguito, lo que garantiza que el cable no se deslice durante el funcionamiento.
Su estructura es sencilla, segura y fiable, y cumple con normas como la GB/T 3811, con cargas nominales que oscilan entre 10 kN y 200 kN.
1. Alineación de especificaciones: Seleccione el casquillo de cuña con las especificaciones adecuadas según el diámetro del cable de acero.
2. Certificación de calidad: Asegúrese de que el producto cumpla con estándares como GB/T 5973.
3. Especificaciones de instalación: Durante la instalación, asegúrese de que la cuña y la superficie inclinada del manguito queden bien ajustadas para evitar que se aflojen.
La ilustración es solo de referencia; consulte las fotos del producto real que le proporcionará el vendedor.
| DIA. cable de acero |
L | B | C | Instalación agujero |
Tornillo tuerca |
| kN | mm | mm | g/m | mm | mm |
| 8 | 375 | 160 | 45 | 26 | M14 |
| 10 | 490 | 180 | 54 | 26 | M16 |
| 11 | 490 | 180 | 54 | 26 | M16 |
| 12 | 575 | 218 | 62 | 30 | M18 |
| 13 | 575 | 218 | 60 | 30 | M18 |
| 16 | 600 | 190 | 76 | 22 | M20 |
La ilustración es solo de referencia; consulte las fotos del producto real que le proporcionará el vendedor.
| DIA. cable de acero |
L | B | C | Instalación agujero |
Tornillo tuerca |
| kN | mm | mm | g/m | mm | mm |
| 6-8 | 330 | 150 | 45 | 22 | M12 |
| 9-11 | 465 | 180 | 57 | 26 | M16 |
| 12-13 | 600 | 230 | 74 | 30 | M20 |
| 14 | 600 | 230 | 76 | 30 | M20 |
| 16 | 650 | 260 | 90 | 30 | M22 |
